はじめに
前回、前々回のつづきです。
電源を確保し、ドラレコを取り付け、最後はETCをつければ、高速道路やバイパスを走れて、もしもの時の記録も取れ、快適＆一応の安心は手に入れられるかな
ちなみに、取り付け後は販売店にもっていき、「セットアップ」しましょう
セットアップ代かかるけど
取り付け手順
(1) 本体の取り付け位置
(2) アンテナの取り付け配線の接続
(3)配線の接続
取り付け品
バイク用ETC
ミツバサンコーワ
型式MSC-BE51
アンテナ分離型
本体取り付け場所
前回取り付けた、ドラレコの上にマジックテープにて固定
配線
電源ケーブル赤線をD-ユニットのACC赤へ
電源ケーブル黒線をD₋ユニットのACC黒へ
ETCの配線をD－ユニットにつなげるので、先端にギボシ端子をつけます
こんな感じです
D-ユニットの端子をよく見て、
オスメス間違えないようにしましょう
シートからD-ユニットまでちょっと長さがたりなかったので、配線をつくりました
これをETCの赤線とD-ユニットのACC赤線につなげます

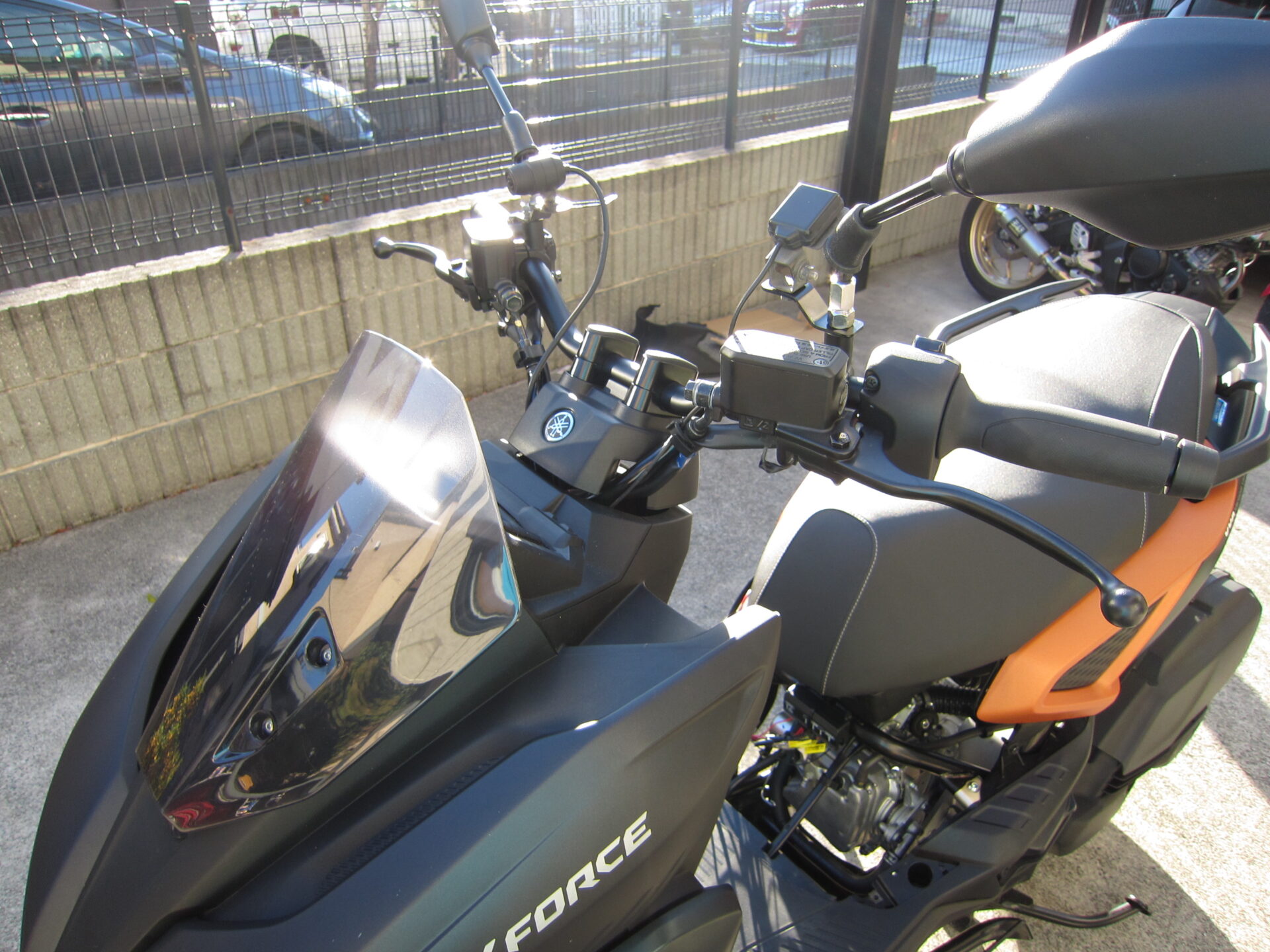

アンテナの取り付け
ミラー共締めのステーを使用して固定
配線は、ハンドルポストのところからカウル内へ
配線
前回のドラレコの配線とETCの配線を付けたところ
ゴチャゴチャ
D-ユニット
ACC電源①にETCから赤と黒の配線
ACC電源②にドラレコからの赤配線
プラス端子にドラレコの赤線
マイナス端子にドラレコの黒線
D-ユニットからの配線はバッテリーへ
D-ユニットからの配線をバッテリーのプラスとマイナスへ
赤い線の端子はフロントのカプラーからACC電源をつなげます
あとは配線をタイラップで止めながらきれいにしましょう
最後に
ドラレコのカメラアングル調整
ETCのセットアップ（やってくれるところ）
忘れないように！
お疲れさまでした。
