― USB電源はどこから取る？シート下の電装品をチェック ―
はじめに
前回は、モンキー125のシートとサイドカバーの外し方を紹介しました。
今回は、シートとサイドカバーを外すと見えてくる車体内部をじっくり確認してみたいと思います。
今回の一番の目的は、USB電源をどこから取るのかを確認すること。
あわせて、シート下にあるバッテリーやメインヒューズ、リレーなども見ていきます。

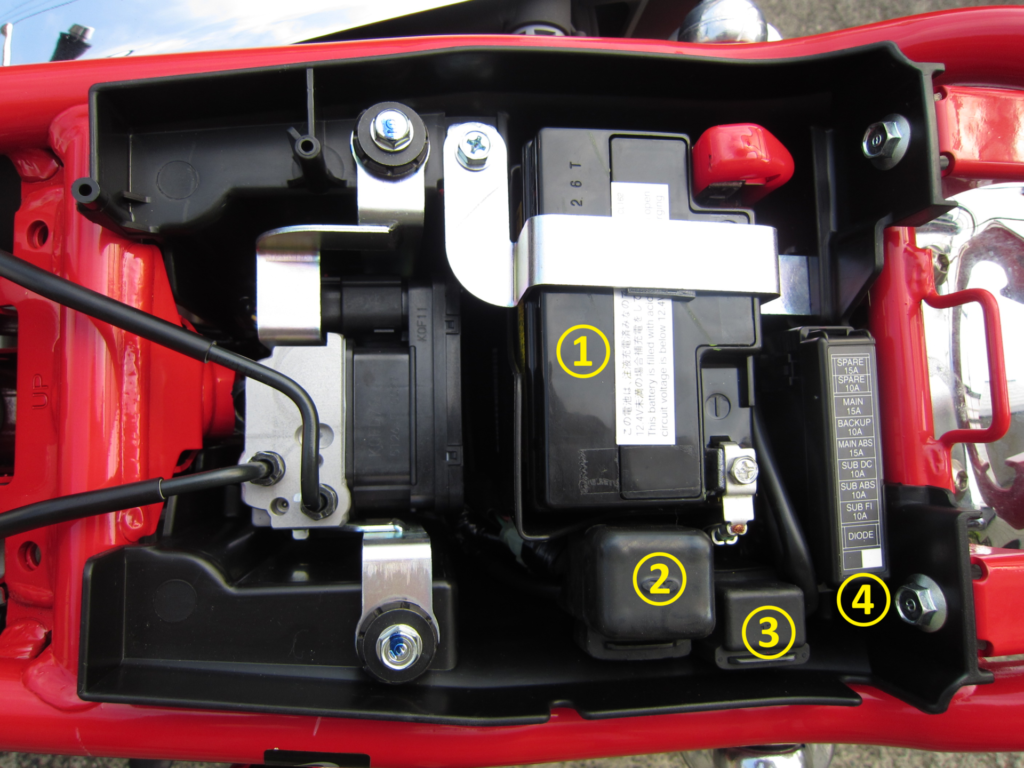

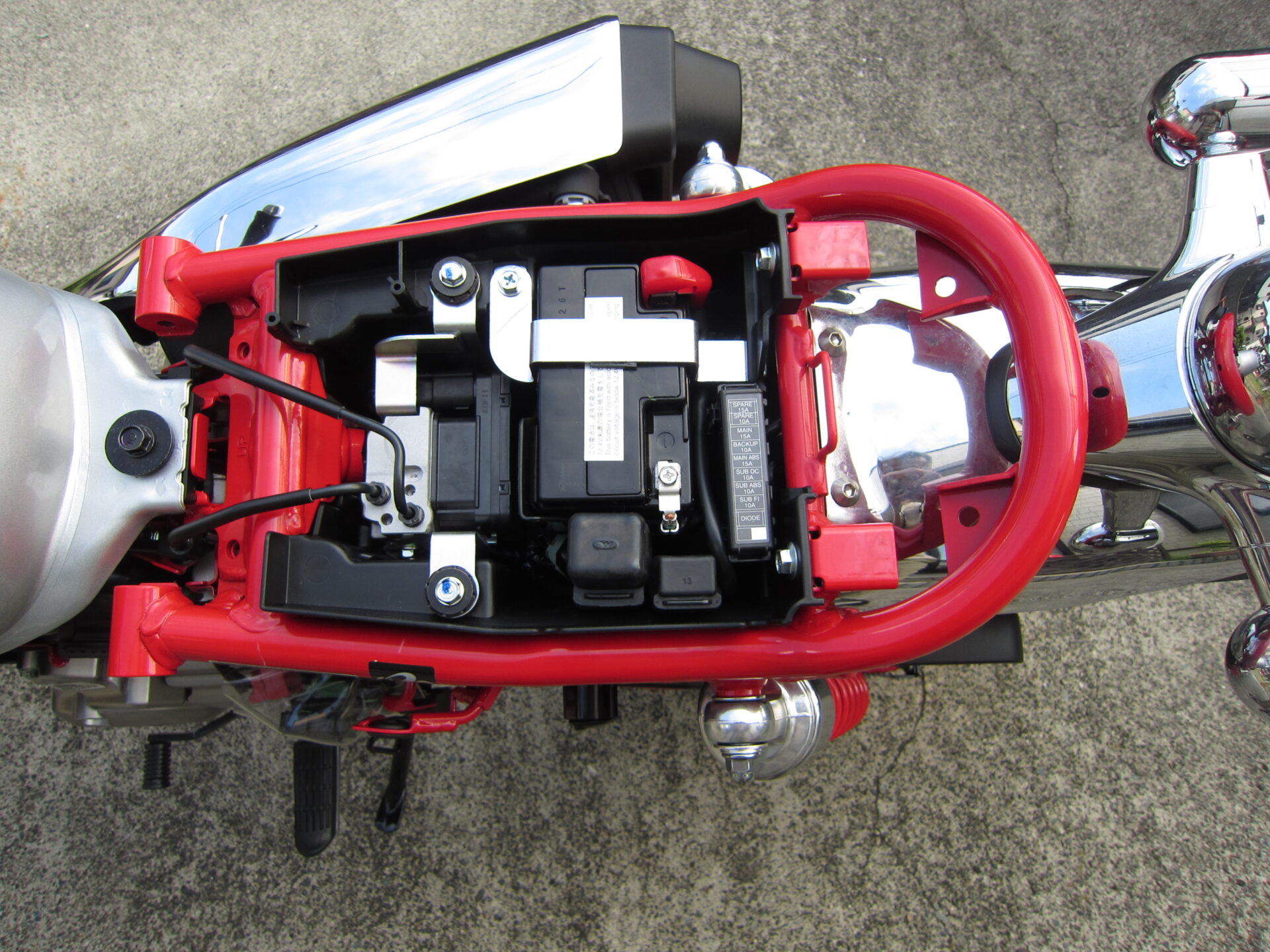

シートを外すとこんな感じ
① バッテリー
② スターターリレー
③ メインリレー
④ ヒューズボックス
バッテリー

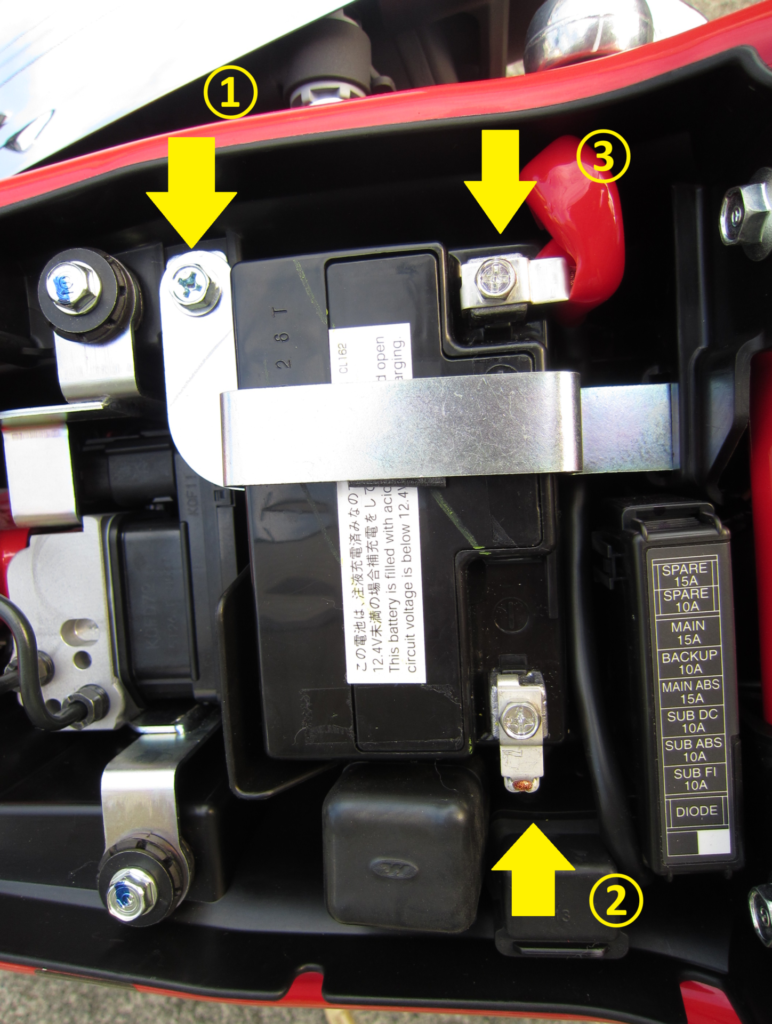

外しますか
① ステーのボルト
② マイナス端子を外す
③ プラス端子を外す

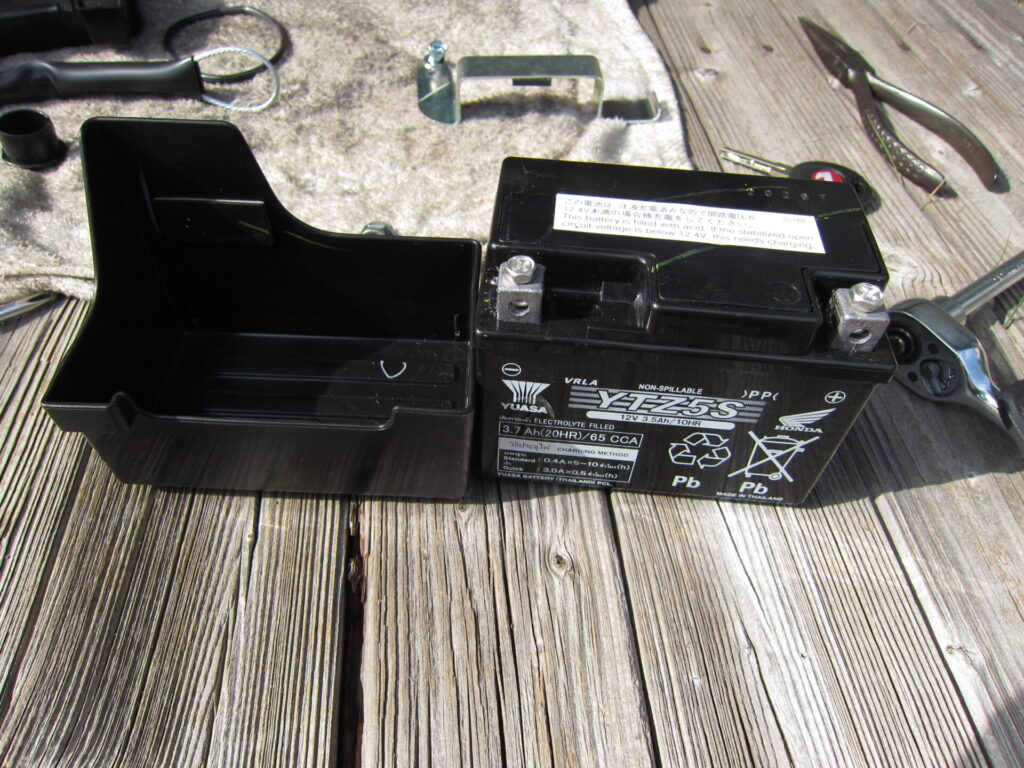

YTZ5S がついてました
バッテリー端子を外す順番
バッテリーを外すときは、マイナス（－）端子から外して、次にプラス（＋）端子を外します。
「どっちから外しても同じじゃないの？」と思ってしまいますが、順番には理由があります。
バイクは車体そのものがマイナス側につながっているため、先にプラス端子を外そうとすると、工具がプラス端子と車体の金属部分に同時に触れた際にショートする可能性があります。
先にマイナス端子を外しておけば、その危険を減らすことができます。
外すときは「マイナスから」
取り付けるときは「プラスから」
これだけ覚えておけばOKです。
なお、実際の作業ではエンジンを停止し、キーをOFFにした状態で行い、工具で端子間をショートさせないようにしてください。
電源取り出しカプラーを発見！

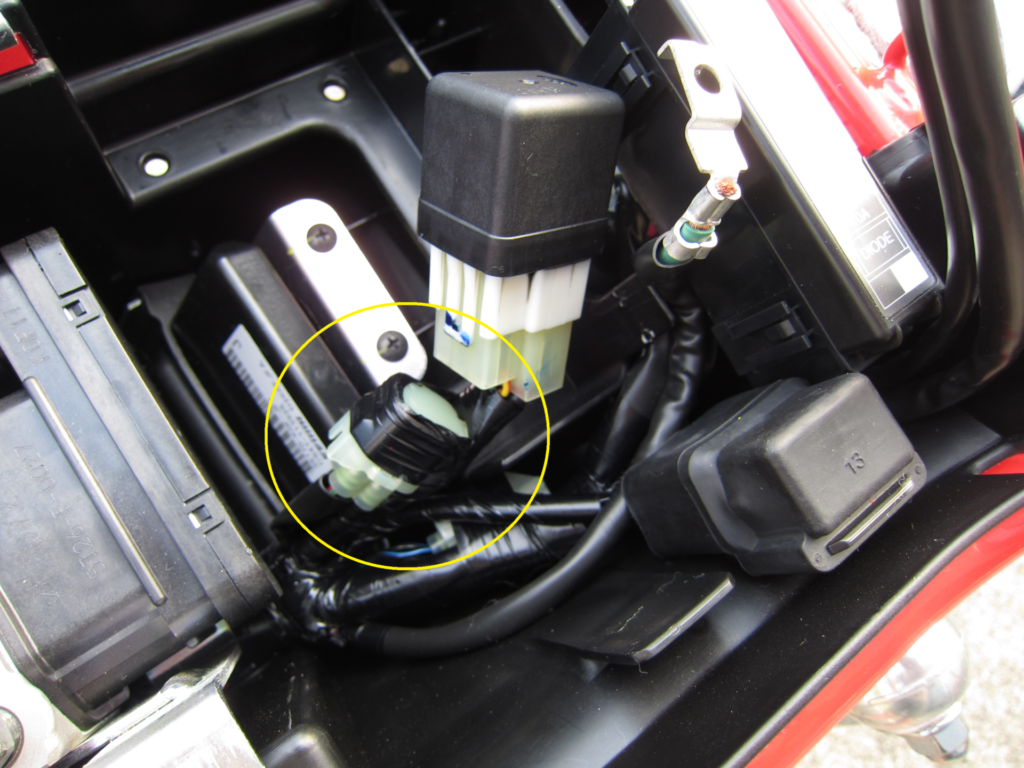

バッテーリーを外した後、スターターリレーを持ち上げると
ビニールテープに巻かれたカプラーがあります
カバーがかかっているので、
外します

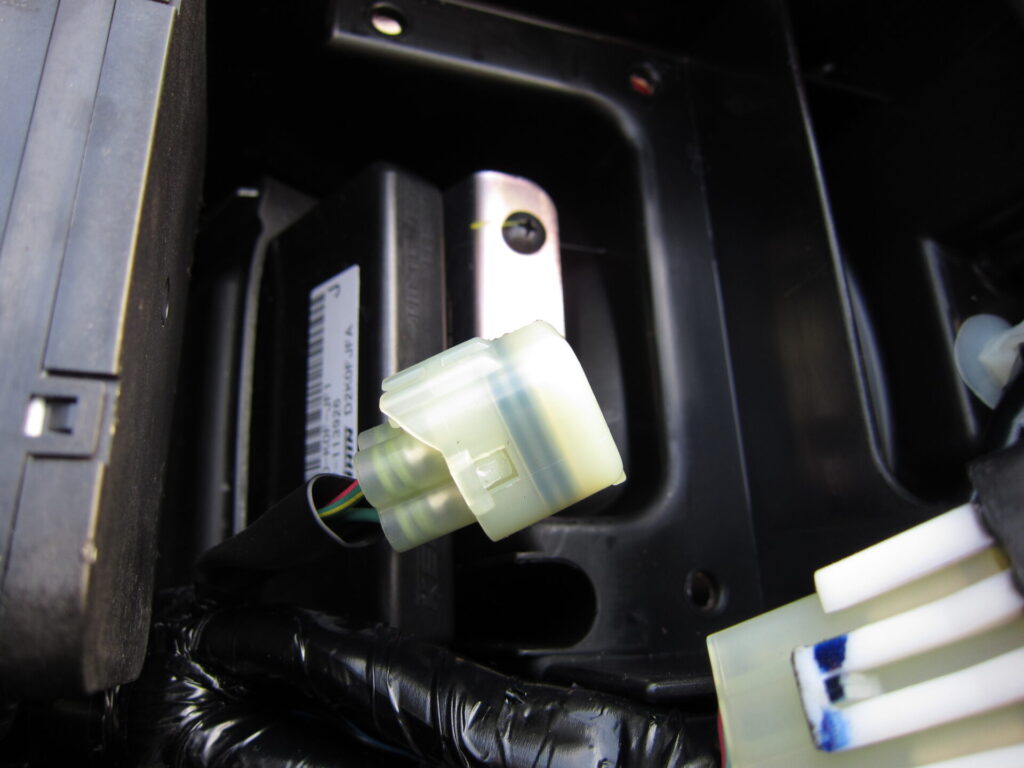

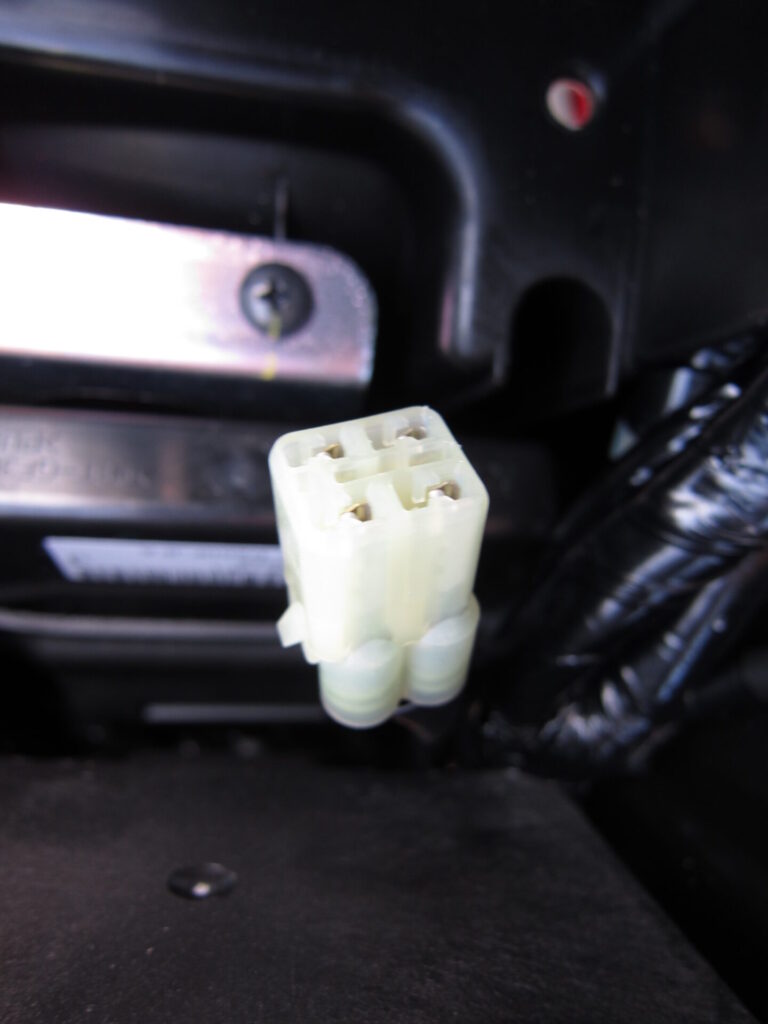

４ピンカプラーですな
このカプラーに電源取り出しカプラをつければ、電源確保になるわけです。

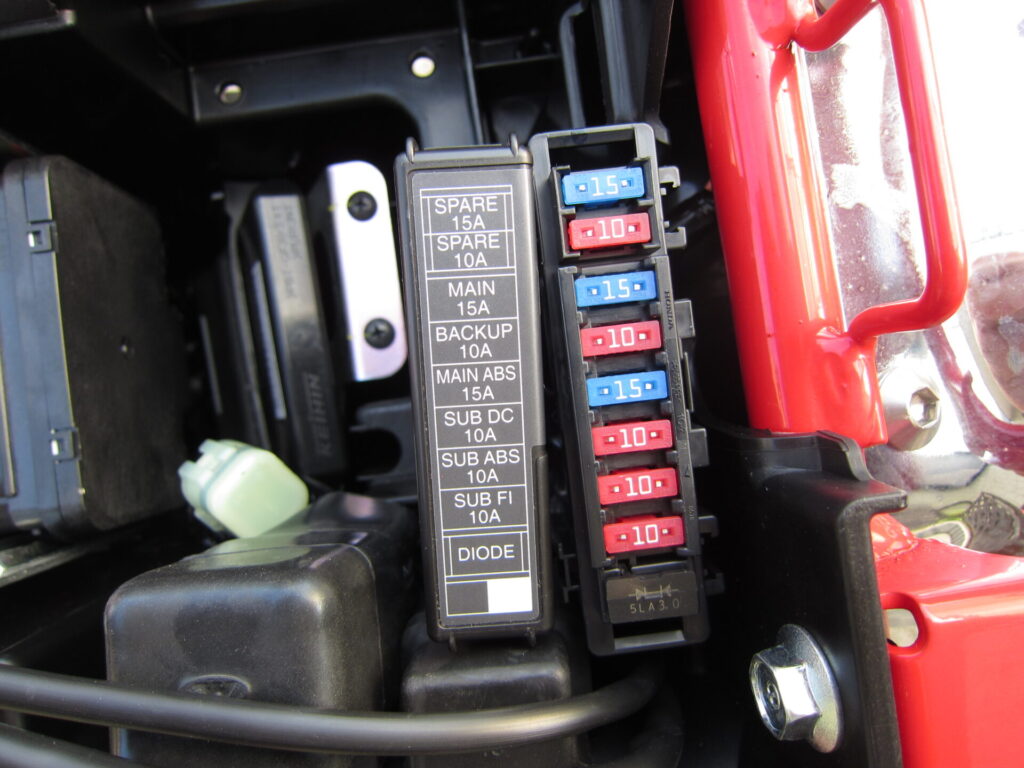

ヒューズボックス
平型ヒューズですね

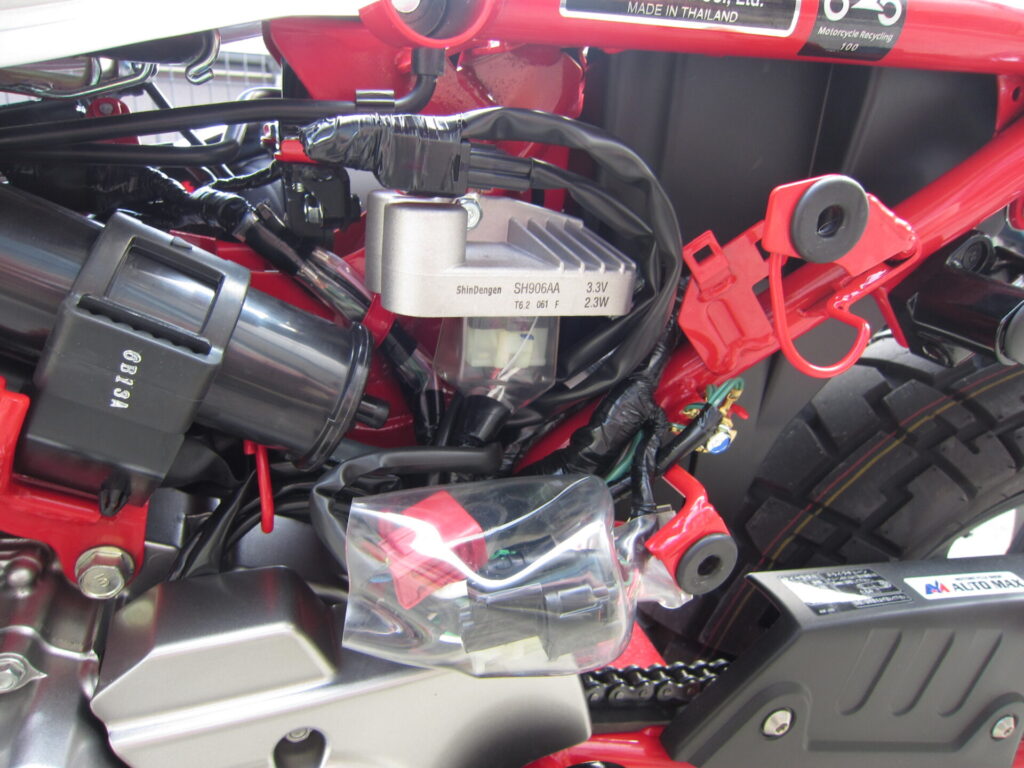

サイド

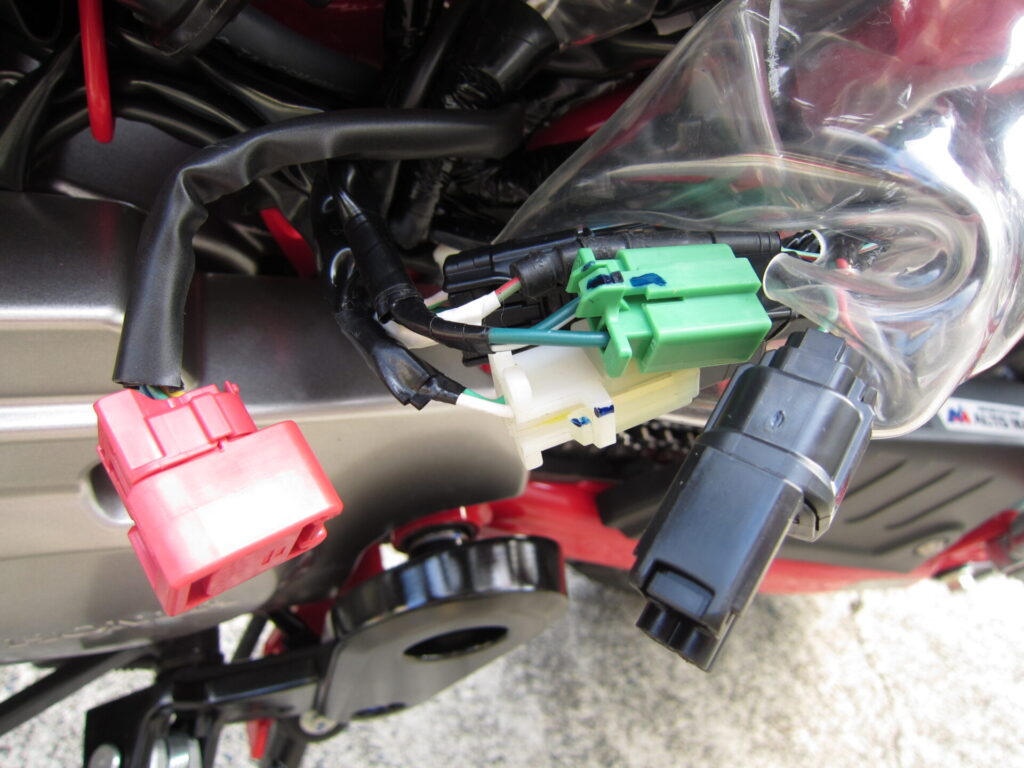

ビニールに入っているものを見ましょう

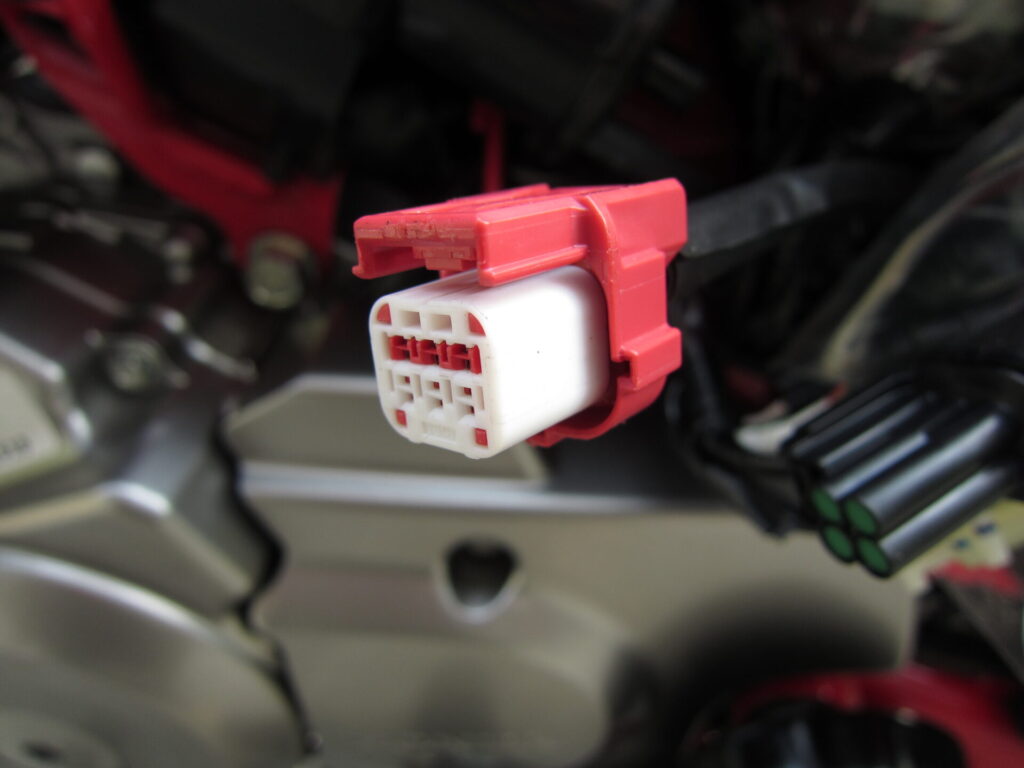

赤いコネクター
黒いコネクター
外すとこんな感じ

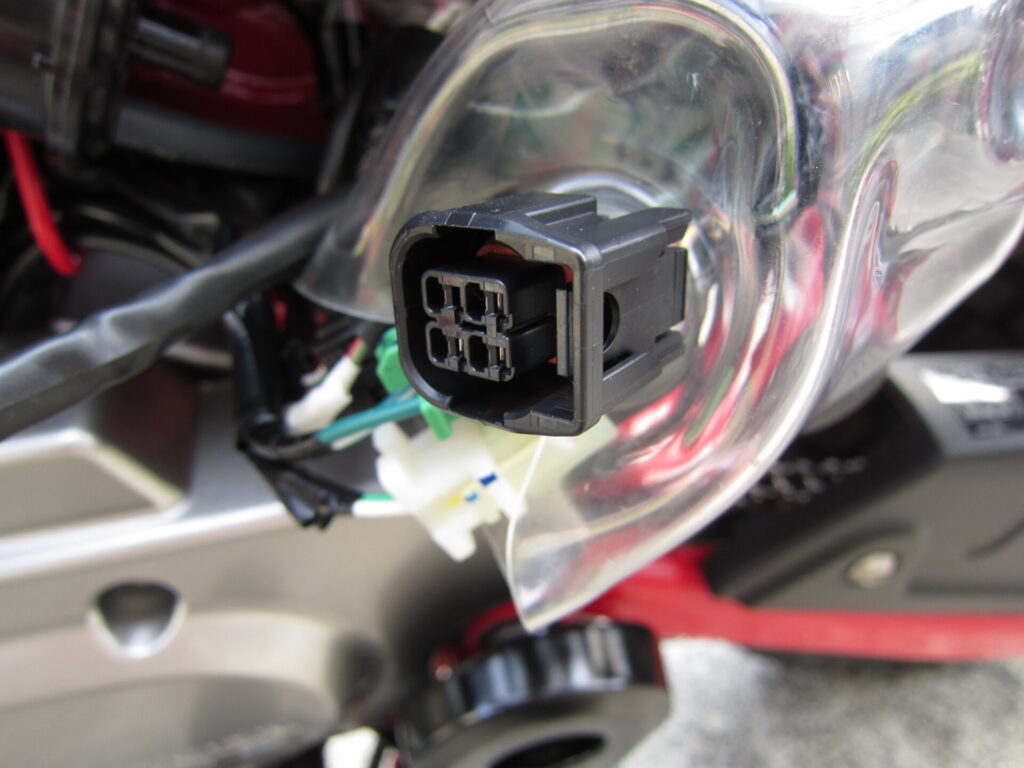

故障診断機につなげるときに使うやつ
黒いカプラー
まとめ
シートを外すと、普段は見えないバッテリーやヒューズ、リレーなど、いろいろな電装部品が配置されていることが分かりました。
特に今回の目的だったUSB電源については、電源取り出しカプラーの位置を確認することができました。
普段は見ることのない場所だけに、改めて見てみるとなかなか興味深いものです。
後日、今回確認した電源取り出しカプラーを利用して、実際にUSB電源を取り付けてみたいと思います。
